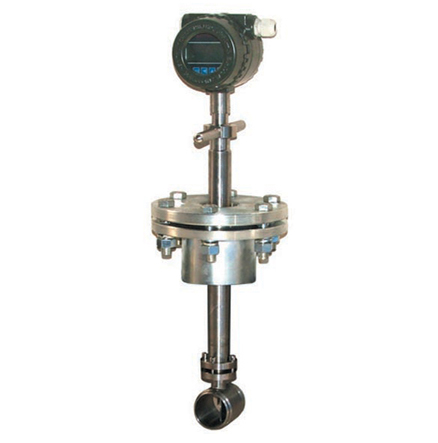

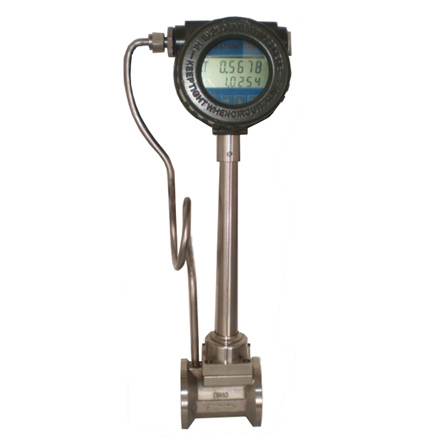

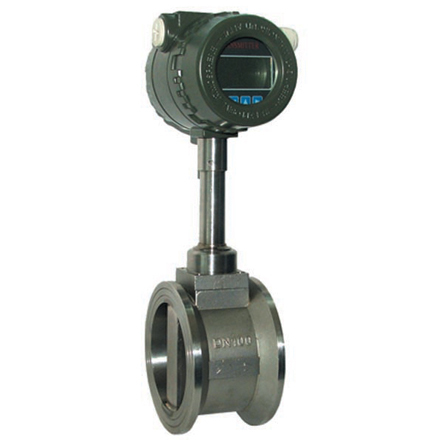

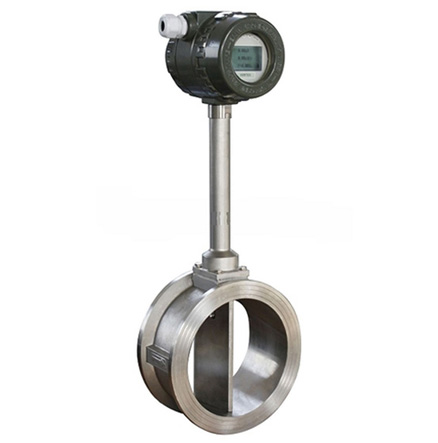

渦街流量計
產品特點：
JM-LU系列渦街流量計是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種 介質。采用壓電應力式傳感器，可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。
產品優勢：
有模擬標準信號，也有數字脈沖信號輸出。有現場顯示型、脈沖輸出 型、卡裝式、法蘭式、插入式、可帶溫壓補償功能……
.jpg)
一、產品概述
JM-LU系列渦街流量計主 要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓 力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～ 250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jī)x表。
為了使用方便，電池供電的本地顯示型渦街流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯 示瞬時流量、累積流量等。溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。
二、工作原理
在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，旋渦列在旋渦發生體下游非對稱地排列。
三、技術參數
1、基本參數
執行標準 | 渦街流量傳感器（JB/T9249-1999） |
儀表口徑 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300 |
公稱壓力（MPa） | 1.6MPa、2.5MPa、4.0MPa（其它可訂制） |
精度等級 | 液體：±1% 氣體或蒸汽：±1.5%、±1% |
量程比 | 1:10；1:15；1:20 |
傳感器材質 | 304不銹鋼、316（L）不銹鋼等 |
使用條件 | 介質溫度：-40℃~+250℃、-40℃~+350℃ 環境溫度：-20℃~+60℃ 相對濕度：5%～90% 大氣壓力：86KPa~106KPa |
信號輸出功能 | 脈沖信號、4 ~ 20mA信號 |
通訊輸出功能 | RS485通訊輸出、HART協議等 |
工作電源 | A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。 |
信號線接口 | 基本型：霍斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
防爆等級 | ExdIICT5或ExdIIBT6 |
防護等級 | IP65或更高（可訂制） |
2、流量范圍：一般液體和氣體適用流量范圍見表2 （表2）
儀表口徑 (mm) | 液體測量范圍(m3/h) | 氣體測量范圍(m3/h) | 連接方式 | 耐壓等級（MPa） |
DN15 | 1.2-6.2 | 5-25 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN20 | 1.5-10 | 8-50 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN25 | 1.6-16 | 10-70 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN32 | 1.9-19 | 15-150 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN40 | 2.5-26 | 22-220 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN50 | 3.5-38 | 36-320 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN65 | 6.2-65 | 50-480 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN80 | 10-100 | 70-640 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN100 | 15-150 | 130-1100 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN125 | 25-250 | 200-1700 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN150 | 36-380 | 280-2240 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN200 | 62-650 | 580-4960 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN250 | 140-1400 | 970-8000 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN300 | 200-2000 | 1380-11000 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
四、產品選型
代號 | 通徑 | 流量范圍㎡/h | ||||||
JM-LU-25 | DN25 | 1~10(液體) | 25~60（氣體） | 蒸汽流量請查看說明書，DN300以上推薦使用 插入式渦街流量計 | ||||
JM-LU-32 | DN32 | 1.5~18(液體) | 15~150（氣體） | |||||
JM-LU-40 | DN40 | 2.2~27(液體) | 22.6~150（氣體） | |||||
JM-LU-50 | DN50 | 4~55(液體) | 35~350（氣體） | |||||
JM-LU-80 | DN80 | 9~135(液體) | 90~900（氣體） | |||||
JM-LU-100 | DN100 | 14~200(液體) | 140~1400（氣體） | |||||
JM-LU-150 | DN150 | 32~480(液體) | 300~3000（氣體） | |||||
JM-LU-200 | DN200 | 56~800(液體) | 550~5500（氣體） | |||||
代號 | 功能1 | |||||||
N | 無溫壓補償 | |||||||
Y | 有溫壓補償 | |||||||
代號 | 輸出型號 | |||||||
F1 | 4-20mA輸出（二線制） | |||||||
F2 | 4-20mA輸出（三線制） | |||||||
F3 | RS485通訊接口 | |||||||
代號 | 被測介質 | |||||||
J1 | 液體 | |||||||
J2 | 氣體 | |||||||
J3 | 蒸汽 | |||||||
代號 | 連接方式 | |||||||
L1 | 法蘭卡裝式 | |||||||
L2 | 法蘭連接式 | |||||||
代號 | 功能2 | |||||||
E1 | 1.0級 | |||||||
E2 | 1.5級 | |||||||
T1 | 常溫 | |||||||
T2 | 高溫 | |||||||
T3 | 蒸汽 | |||||||
P1 | 1.6MPa | |||||||
P2 | 2.5MPa | |||||||
P3 | 4.0MPa | |||||||
D1 | 內部3.6V供電 | |||||||
D2 | DC24V供電 | |||||||
B1 | 不銹鋼 | |||||||
B2 | 碳鋼 | |||||||
