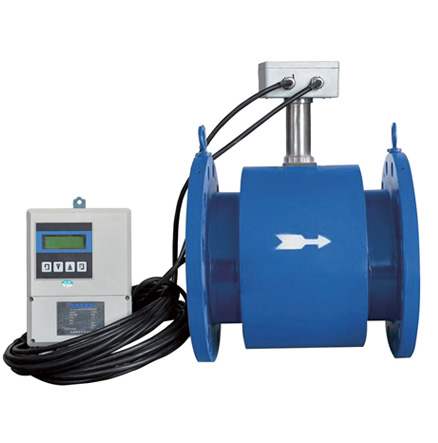

分體型電磁流量計
產品特點：
JM-LDE分體型電磁流量計是常用的液體測量儀表，具有高精度、高可靠性與使用壽命長等特點。在產品結構、選材、制定工藝、生產裝配與出廠等過程中每個環節細致研究與控制，配套完整的流量標定檢測系統，以保證用戶的經濟型、時效性、穩定性。
產品優勢：
傳感器和轉換器分開，便于現場安裝在不方便觀察讀數的地方，防護等級IP68.
.jpg)
一、產品概述
JM-LDE分體型電磁流量計是常用的液體測量儀表，具有高精度、高可靠性與使用壽命長等特點。為保證產品質量，在產品結構、選材、制定工藝、裝配與出廠等過程中每個環節細致研究與控制，配套完整的流量標定檢測系統，以保證用戶的經濟型、時效性、穩定性。廣泛應用于石油、化工、能源、冶金、食品、環保、水利等各個領域。
二、產品特點
分體型電磁流量計導流管內部無阻流件，幾乎沒有壓力損失和流體阻塞的情況。
無機械慣性，響應快速，流體測量范圍寬（流速0.3-12m/s）穩定性好，可以用于自動檢測、調節和程控系統。
測量電導率大于5u S/cm液體，測量不受流體密度、粘度、溫度、壓力和電導率的變化影響， 傳感器感應電壓信號與平均流速呈線性關系，測量精度高。
精度等級：0.2級、0.5級、1.0級、1.5級。能滿足不同用戶的需求。
傳感器部分只有內襯和電極與被測液體接觸，只要選擇合適電極與內襯材料，即可以耐腐蝕和耐磨損。
電磁流量計分常規型（壓力≤4.0MPa），高壓型（壓力≥4.0MPa）。
采用EEPROM存儲器，測量運算數據存貯保護。
采用國際先進單片機（MCU）和表面貼裝技術（SMT），性能可靠，精度高，功耗低，零點穩定，中文菜單，參數設定方便。
帶4-20mA、脈沖輸出，帶報警，帶RS485通訊接口，HART、MODBUS協議。
高清晰度LCD背光顯示瞬時流量、累積流量（∑+、∑-、∑D）、流速、流量百分比、空管比、流量狀態（勵磁、流量、空管等）
防護等級：IP68
防爆等級：EXdIIBT4
三、型號規格表
規 格 | 代 碼 | 說 明 | ||
儀表種類 | JM-LDE | 智能電磁流量計 | ||
通徑代碼 | -XXX | 例：150表示DN150，若通徑后I插入式 | ||
電極形式 | 1 | 標準固定式 | ||
2 | 刮刀式 | |||
3 | 可拆卸更換式 | |||
電極材料 | 0 | 不銹鋼 | ||
1 | 鉑（Pt） | |||
2 | 哈氏B（HB） | |||
3 | 鉭（Ta） | |||
4 | 鈦（Ti） | |||
5 | 哈氏C（HC） | |||
內襯材料 | 3 | 氯丁橡膠 | ||
4 | 聚氨酯橡膠 | |||
5 | F4（PTFE） | |||
6 | F46（FEP） | |||
7 | F40（E-TFE） | |||
8 | P0（聚丙烯） | |||
9 | PPS（聚丙硫醚） | |||
額定壓力（MPa） | 4.0 | DN18-80 | ||
1.6 | DN100-150 | |||
1.0 | DN200-1000 | |||
0.6 | DN1100-2000 | |||
0.25 | DN2200 | |||
工作溫度 | E | ≤80℃ | ||
H | ≤180℃ | |||
接地環 | 0 | 無接地環 | ||
1 | 有接地環 | |||
防護等級 | 0 | IP65 | ||
1 | IP68 | |||
轉換器形式 | 0 | 一體式 | ||
1 | 分體式 | |||
外殼材料 | 0 | 碳鋼 | ||
1 | 不銹鋼 | |||
表體法蘭 | 0 | 碳鋼 | ||
1 | 不銹鋼 | |||
安裝配對法蘭 | 0 | 不帶 | ||
1 | 帶 | |||
供電電源 | 0 | 220VAC | ||
1 | 24VDC（Iour≥0.5A） | |||
儀表量程 | （XXX） | 例：3000表示對應大量程3000m3/h | ||
四、選型方法
儀表的選型時請?zhí)貏e注意收集以下數據：
1.被測流體成份 2.大流量、小流量 3.高工作壓力 4.高溫度、低溫度
2.被測流體具備一定的導電性，導電率>5μS/CM
3.大流量和小流量符合下表中的數值
口徑mm | 流量范圍m3/h | 口徑mm | 流量范圍m3/h |
φ15 | 0.0636~6.36 | φ450 | 57.23～5722.65 |
φ20 | 0.11～11.30 | φ500 | 70.65～7065.00 |
φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 |
φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 |
φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 |
φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 |
φ250 | 17.66～1762.5 | φ2000 | 1130.4～113040.00 |
φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 |
φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |
五、電磁流量計的接線
①勵磁電纜可選用YZ中型橡套電纜，其長度與信號電纜一樣
②信號電纜和其他動力電源電纜嚴格分開，不能敷設在同一根管子內，不能平行敷設，不能絞合在一起，應分別單獨穿在鋼管內。
③信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余電纜剪掉，并重新焊接頭，電纜進入傳感器電氣接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。
④分體型電磁流量計勵磁電纜和轉換器之間的連接用專用接線完成，轉換器和外部的連接同一體型電磁流量計。
分體型電磁流量計的接線
